新产品 新产品
STEVI Pro – 高性能控制阀应用于专业以及关键性的控制场合 高性能控制阀,对于不锈钢材质,还可以提供不锈钢波纹管!

STEVI Pro – 高性能控制阀应用于专业以及关键性的控制场合 高性能控制阀,对于不锈钢材质,还可以提供不锈钢波纹管!

  • 精确性和高性能性:最佳的流量特性
  • 可变性:至少6种以上的可缩减Kvs值
  • 多样性:可选择的阀杆密封(PTFE-V型圈,PTFE填料密封,石墨填料密封,不锈钢波纹管密封,EPDM密封)
  • 灵活性:可更换内件
  • 低噪音:多孔式内件(选配)
  • 安全:防脱落阀杆
  • 安全:轴导向阀塞
  • 安全:双层波纹管密封(选配)
  • 长寿命:精确阀杆导向
  • 精确性:更好的控制精度(最佳流道设计)
  • 灵活性:更广泛的应用(更高的工作压差,可以达到公称压力的最大值)

阀塞设计: 抛物线式阀塞,可选配V型或者多孔式阀塞(均可选配:压力平衡式阀塞 )
公称通径: DN 15-250 / NPS 1”-8”
公称压力: PN 16-40 / ANSI Class 150-300
执行器: 电动/气动
阀体材质: EN-JS1049, 1.0619+N, SA216WCB, 1.4581
流体介质: 热水、蒸汽、气体、制冷剂、海水等
尺寸 DN 80 - 1200
公称压力 PN 10 – 40, Class 150, Class 300
温度 -60°C至+427°C
法兰端面尺寸标准 DIN EN 558-1 series 13, ISO 5752 series 13, API 609 cat. B short pattern
阀体材质 1.0619+N, 1.4408, SA216 Grade WCB, SA351 Grade CF8M

STEVI brochure Data sheet
PALTRA-V

PALTRA-V

  • V型控制球阀,具有高调节能力
  • 对于ARI来说,是一种新型的具有V型切口的控制球阀
  • 通过V型控制球阀剪切粘性或纤维状介质
  • 易于维护
  • 密封性符合EN12266-1,A级泄漏率
  • 适用于关闭或控制应用
  • 不锈钢设计,保证耐用性
  • 可以与ARI执行机构和定位器相结合

变体 对夹式和双法兰
双法兰 DN25-DN300
对夹式 DN25-DN200
压力等级
双法兰 DN25-DN300 PN16
对夹式 DN25-DN100 PN40; DN150-DN200 PN16
进出口端面距离
双法兰 DIN EN 558-1 Row 3, DN125 row 12
对夹式 根据市场标准
材质 不锈钢(CF8M)
密封材料 PTFE软密封; 金属密封, 带司太立阀座环
泄漏等级
PTFE EN 12266泄漏等级A级
金属密封 EN 12266泄露等级D级
温度
PTFE软密封 -40 bis 200°C
司太立密封 -40~260°C
认证 ATEX,无硅生产
执行器 电动或气动执行器,杠杆或蜗轮传动装置
介质 非临界介质,以及磨料和纤维介质(也包括泥浆)

Data sheet – wafer type Data sheet – double flanged
ZEDOX – 双偏心高性能金属密封蝶阀

ZEDOX – 双偏心高性能金属密封蝶阀

  • 可靠性高,即使是严苛要求的应用场景
  • 圆盘和金属密封环之间的接触压力降低,使用寿命长(仅有最小的摩擦压力)
  • 通过优化流量的安装阀盘实现高能效
  • 保护阀座环免受负向流量影响,使用寿命更长
  • 低扭矩带来完美的操作

结构 EN 12516, PED, API 609
连接方式 EN 1092, ASME 16.5, ASME 16.47, GOST
对焊连接端口 DIN EN 12627, ASME B16.25, GOST
公称直径
双法兰: DN 200-1200, 8“ up to 48“
对夹式结构: DN 80-800, 3“ up to 32“
对焊连接端口: DN 200-1600 / 8“ up to 64“
公称压力 PN 10 bis PN 40, Class 150
材质 铸钢 (1.0619 +N; SA216 WCB)
  不锈钢 (1.4408; SA351CF8M)
  其它符合ASTM的材料
温度 -40°C 至 +260°C
介质 液体、气体、蒸汽
执行器 手动齿轮箱、气动、电动、液压驱动

Brochure Data sheet
ZEDOX<sup>®</sup> HEXO – 高性能双偏心金属密封蝶阀

ZEDOX® HEXO – 高性能双偏心金属密封蝶阀

  • 创新的、经过认证的HEXO蜂窝阀瓣设计,比市场上标准的高性能阀门具有更高的KVS值和更短的出口截面
  • 优化的阀瓣设计,增加了刚度,同时降低了重量
  • 可靠性,即使是高要求的应用环境
  • 由于阀瓣和金属密封圈之间的接触压力较小(摩擦压力很小),使用寿命长
  • 由于阀瓣上的流量优化,能源效率高
  • 保护阀座环不受反向流影响,使用寿命更长
  • 由于低扭矩,操作完美

设计 EN 12516, PED, API 609
连接方式 EN 1092, ASME 16.5, ASME 16.47, GOST
对焊连接 DIN EN 12627, ASME B16.25, GOST
公称直径
凸耳式: DN 80-800, 3” 至 32”
双法兰: DN 200-1400, 8” 至 56“
对夹式: DN 80-800, 3“ 至 32“
对焊: DN 200-1600 / 8“ 至 64“
公称压力 PN 10 至 PN 40, Class 150
材质 铸钢 (1.0619 +N; SA216 WCB)
  不锈钢 (1.4408; SA351CF8M)
  其它材质如ASTM根据要求询价
温度 -40°C 至 +260°C
介质 液体、气体、蒸汽
执行器 手动齿轮箱、气动、电动、液压驱动


了解更多
ZETRIX<sup>®</sup> – 三偏心高性能工艺系统蝶阀

ZETRIX® – 三偏心高性能工艺系统蝶阀

现在还提供PN100 / ANSI Class 600版本,耐温高至550°C。

  • “智能” 型密封圈 – 自对中
  • 弹性不锈钢和石墨密封圈
  • 司太立硬质合金阀座 (司太立硬质合金No. 21)
  • 严密的金属密封, 泄露率符合EN 12266-1 A级
  • 优化的特性:允许关闭和控制功能

设计 EN 12516, ASME B16.34, API 609
连接方式 EN 1092, ASME 16.5, ASME 16.47
公称直径
双法兰: DN 80-1400, 3” 至 56”
凸耳式: DN 80-600, 3” 至 24”
对焊: DN 80-800, 3” 至 32”
公称压力 PN 6 至 PN 100, Class 150, Class 300 / 600
法兰端面尺寸标准
双法兰: DIN EN 558-1 series 13, 14 and 15 ISO 5752, API 609
凸耳式: DIN EN 558-1 series 16, ISO 5752
对焊: DIN EN 558-1 series 14, ISO 5752
材质 铸钢 (1.0619 +N; SA216 WCB and 1.7357),不锈钢 (1.4408; SA351 CF8M)
温度 -60°C 至 +550°C
认证 防火, SIL, ATEX(防爆), ISO 15848-1, EAC(俄罗斯)


了解更多
STEVI<sup>®</sup> Pro – 高性能控制阀应用于专业以及关键性的控制场合

STEVI® Pro – 高性能控制阀应用于专业以及关键性的控制场合

高性能控制阀现在还可提供压力等级从PN 63到PN 160和ANSI Class 600,铸钢和不锈钢阀体材质。

  • 精确性和高性能性:最佳的流量特性
  • 可变性:多种可缩减Kvs值
  • 多样性:可选择的阀杆密封(PTFE-V型圈,PTFE填料密封,石墨填料密封,不锈钢波纹管密封,EPDM密封)
  • 灵活性:可更换内件
  • 低噪音:多孔式内件(选配)
  • 安全:防脱落阀杆/li>
  • 安全:轴导向阀塞
  • 安全:双层波纹管密封(选配)
  • 长寿命:精确阀杆导向
  • 精确性:更好的控制精度(最佳流道设计)
  • 灵活性:由于高压差比

阀塞设计 抛物线式阀塞,可选配V型或者多孔式阀塞(均可选配:压力平衡式阀塞 )
公称直径 DN 15-250 / NPS 1“-8“
公称压力 PN 16-160 / ANSI Class 150-600
执行器 电动/气动
阀体材质 EN-JS1049, 1.0619+N, SA216WCB, 1.4581
介质 热水、蒸汽、气体、制冷剂、海水等
尺寸 DN 80 - 1200
公称压力 PN 10 – 40, Class 150, Class 300
温度 -60°C至+427°CC


myPREMIO – 执行器应用程序

myPREMIO – 执行器应用程序

可选的BT接口允许该应用程序连接PREMIO®- Plus 2G执行器。最新功能

  • 控制:使用该应用程序控制选定的执行器。
  • 诊断:显示状态信息、统计数据、事件日志、趋势和直方图或配置其他功能。
  • 数据交换:与ARI客户服务部交换诊断数据以获得更有效的支持。

联系info.sales@ari-armaturen.com以获取下载链接以及如何安装该应用程序的详细信息。



Benefits of the myPREMIO-App
STEVI Vario - 全新的、可变的、紧凑型的控制阀!

STEVI Vario - 全新的、可变的、紧凑型的控制阀!

这款新的"Vario"有一个可变的执行器设计, 因其可变的、多变的内件而拥有无所比拟的灵活性。它的精确性和耐用性表现在即使在高压差的压力下,也可以避免振动。使用寿命长是另一个突出优势。

“Vario”扩展了现有的STEVI系列,包括STEVI Smart(系列440 / 441)——用于通用应用的经典标准阀门——和STEVI Pro(系列470 / 471)——用于专业及关键性场合的高性能控制阀。

  • 延长寿命:阀杆密封经过上百万次的测试检验,使用寿命进一步延长(PTFE V型圈密封和EPDM填充密封)
  • 优化处理: 上半部分可以旋转360度
  • 灵活性:可变化的内件(最小的Kvs值为4,以及多种流量特性和阀塞设计)
  • 精确性和耐用性: 即使在高压差的情况下,也能避免振动(稳定的轴导向)
  • 易于处理: 占地面积小,轻重量(低高度)
  • 经济性: 较低的空气消耗(可使用更小的气动执行器)

阀塞设计 抛物线式/多孔式
公称直径 DN 15-100
公称压力 PN 16-40
执行器 电动或气动
阀体材质 例如EN-JL1040, EN-JS1049, 1.0619+N, 1.4408
流体介质 例如卤水、温水、热水、制冷剂、蒸汽、气体等

STEVI brochure
了解更多
安全阀

安全阀

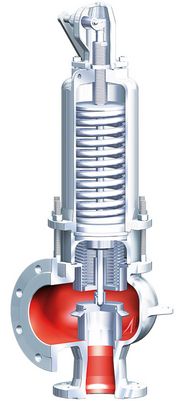

现在可提供不锈钢和高达DN 250的安全阀,包括不锈钢波纹管

不锈钢材质SAFE安全阀现在最高可达DN 250

  • 900系列SAFE bis DN15 – 250 , 1.4408
  • 900系列SAFE-SN NPS 1“- 6“ , CF8M

平衡波纹管SAFE安全阀现在最高可达DN 250公称直径

  • 900系列SAFE bis DN15 – 250
  • 900系列SAFE-SN NPS 1“- 6“
  • 波纹管不仅提供背压补偿,还能密封和保护弹簧室和导轨。
  • 独立的平衡阀塞与平衡波纹管冗余作用并作为标准功能提供而无需额外成本,因此具有双重安全性,这是另一个决定性的优势!

公称直径 DN15/25 至 DN250/350
  1“x2“ 至 6“x10“
公称压力 PN16/16, PN40/16
  ANSI150/150, 300/150
设定压力 0,2 至 40bar
阀体材料 EN-JL1040, EN-JS1049, 1.0619+N, SA216 WCB, 1.4408, SA351 CF8M

SAFE brochure Data sheet
CONA S

CONA S

CONA S, 浮球式蒸汽疏水阀,现在也作为高端版本,在高达32 bar的压差和大于10,000 kg/h的容量下具有更高的性能!应对系统压力与排量的波动 – 无温度损失的瞬时排放!可在饱和蒸汽温度下排放冷凝水。

  • 坚固的杠杆和浮球设计。
  • 双阀座设计可实现高性能和优化的杠杆作用以及通过隔膜阀进行集成排气。
  • 无温度损失的瞬时排放导致压力和体积发生重大波动时,冷凝水无回水排放。
  • 高效,因为不需要额外的止回阀。
  • 集成自动排气/排水作为标准配置。
  • 由于恒温控制元件(液体排放),系统快速启动。
  • 最佳操作:从垂直安装轻松转换为水平安装

设计: DN 15-100 // PN 16-160
尺寸: 1/2“-4“ // ANSI Class 150-900
材质: 铸铁、球墨铸铁、铸钢、低温碳钢、高温合金钢、不锈钢、ASTM材质
连接方式: 法兰、螺纹、承插焊、对焊

CONA brochure
泵阀CONA P - 一个泵和一个疏水阀的组合

泵阀CONA P - 一个泵和一个疏水阀的组合

经济性和灵活性:“二合一”原理将传统浮球式疏水阀和冷凝水回收泵的所有功能结合在一起,在空间受到限制时是理想的选择。

  • 多功能:可用于泵模式(带有动力蒸汽)或常规蒸汽疏水模式
  • 功能强大:适用于不同的负荷
  • 易于处理:低进水压头(33mm)
  • 节省能源:机械操作模式
  • 自动运行模式,自动适应冷凝水下降和压力条件
  • 坚固耐用的设计
  • 服务友好,无需拆卸管道进行维护和修理
  • 所有内件均由不锈钢制成,耐磨件由硬化不锈钢制成

流体泵输送介质: 二类流体密度0.85-1.15 kg/dm³
公称直径: DN 25/25, 40/40, 50/50
材质: 阀体EN JS-1049
连接方式: 标准法兰DIN EN 1092-1, PN 16-40

CONA brochure
SAFE Combi-C / REYCO™ Combi-C / SAFE Combi-R

SAFE Combi-C / REYCO™ Combi-C / SAFE Combi-R

安全阀和切换阀组合体以及安全阀和爆破片组合体:保证100%备用的安全 – 即使对于重要介质!

安全阀和切换阀组合体的优点:

  • 无需工厂停机即可提供服务,从而节省成本
  • 更换安全阀不会造成介质损失
  • 将危险介质的风险降至最低
  • 在服务案例中:重要介质的处理成本最低
  • 入口和出口与切换阀的组合将危险介质引起的风险降至最低
  • 由于在出口处增加了一个切换阀,因此只需要一根出口管,从而节省成本

爆破片的优点:

  • 由于绝对密封,从而节省成本(无介质损失)
  • 由于零泄漏,可以使用剧毒或易燃介质
  • 可以使用与大气接触会变成固体的介质以及将阀座/阀瓣粘在一起或发生化学反应的介质
  • 生产进度可以持续,节约成本
  • 介质只有少部分损失
  • 节省排污系统的处理成本
  • 当腐蚀性介质不允许使用标准材料时,可以节省材料成本


Data sheet Combi-C Changeover valve Data sheet Combi-R Rupture disc SAFE brochure
安全阀现在可以有“SHR”优质软密封!

安全阀现在可以有“SHR”优质软密封!

经过创新后的"SHR"优质软密封可以达到零泄漏,用于蒸汽或者热水系统上的耐温可达到220℃

耐蒸汽/热水的性能

  • 适用于 SAFE 900系列 和 SAFE SN (半喷嘴)
  • 更佳的经济性源自与使用寿命延长(最佳密封性)
  • 通过VdTÜV的型式认证
  • 用于蒸汽和热水锅炉,符合DIN EN 12953 (TRD 421),例如锅壳式锅炉


Infoflyer SAFE brochure
中压范围石墨密封截止阀 STOBU

中压范围石墨密封截止阀 STOBU

在工业、化工和造船方面的强大截断

  • 双密封原理,双重安全保护
  • 庞大的产品多样性,可以灵活选用

插塞式阀头设计 节流阀头,带复位弹簧的止回阀头,平衡阀头
特殊设计 限位开关(机械式或者感应式)
公称通径 DN 10-100 最新: DN 65-100
材质 铸钢、锻钢、耐热钢
温度 -10°C 到 +550°C

STOBU
CONA All-in-One – 法兰端面尺寸标准符合DIN EN 26554

CONA All-in-One – 法兰端面尺寸标准符合DIN EN 26554

多阀组紧凑型冷凝水排放系统,专利技术,这个完整的系统包含疏水阀、截止阀、过滤器、止回阀以及排水阀!减少80%以上的管道长度。


尺寸: DN 15, DN 20, DN 25; 1/2“至 1“
公称压力: PN 40, ANSI CI300
材质: 锻钢或不锈钢
连接方式: 法兰端面尺寸符合DIN EN26544,对焊、承插焊、螺纹(间距符合公司标准或者客户特殊要求

Infoflyer
PREMIO PLUS 2G - 新一代可变执行器技术

PREMIO PLUS 2G - 新一代可变执行器技术

  • 高性能无刷直流电机,可显著降低功耗
  • 具有可变控制速度操作面板,对用户友好
  • 改进经济功能,延长使用寿命


Infoflyer Data sheet
